Ultraäänihitsauskoneen toimintaperiaate ja virheenkorjausmenetelmä
Feb 16, 2022
1, ultraäänen käyttöperiaate muovin käsittelyssä:
Muovinkäsittelyssä käytetty ultraääniaalto, olemassa olevat useat toimintataajuudet ovat 15KHZ, 18KHZ, 20KHZ, 40KHZ. Sen periaate on käyttää pitkittäisaallon huippuasemaa amplitudin siirtämiseen muoviosien rakoon paineen alaisena siten, että kaksi muoviosaa tai muita osia ja muoviosia molekyylitörmäyksen kosketusosan muodostavat sulamisen, jotta kontakti muovi fuusio, saavuttaa tarkoitus käsittelyyn.

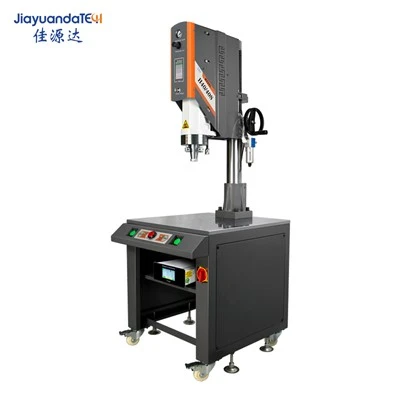

2. Ultraäänihitsauskoneen osat ja periaatteet
Ultraäänihitsauskone koostuu pääasiassa seuraavista osista: generaattori, pneumaattinen osa, ohjelman ohjausosa, anturin osa.
Generaattorin päätehtävä on muuntaa 50 Hz:n teholähde korkeataajuiseksi (kuten 20 kHz) suurjännitteiseksi radioaaltoksi elektroniikkapiirin avulla.
Pneumaattinen osa päärooli on käsittelyprosessissa täydellinen paine, paine ja muut paineen työn tarpeisiin.
Ohjelman ohjausosa ohjaa koko koneen työvirtaa yhtenäisen käsittelyvaikutuksen saavuttamiseksi.
Muunninosan tarkoituksena on muuntaa generaattorin tuottama korkeajännitesähköaalto mekaaniseksi värähtelyksi, joka välittyy, vahvistuu ja saavuttaa käsittelypinnan.
Tällä hetkellä Kiinassa on yleisesti käytössä kahdenlaisia generaattoreita: yksi on siltavahvistinpiiri, jota BRANSON edustaa Yhdysvalloissa. Suojapiirissä on vaihesuojaus ja työtaajuus on yleensä 20 kHz. Sen etuja ovat korkea sähkömuunnostehokkuus, mutta haittoja ovat taajuutta säätelevän kelan kapea alue ja huono taajuuden seuranta. Toinen haittapuoli on, että teho ei voi olla kovin suuri, maksimi on noin 3 kW; Toinen on Taiwanin kone, joka yleensä käyttää luokan B tehovahvistinta, ylivirtasuojaa ja siltapalautetta. Edut ovat, että teho voi olla suurempi (kuten 4,2 kW), taajuuden seuranta on hyvä, suuren tehon tapauksessa käytetään yleensä 15 kHz:n työtaajuutta. Haittapuolena on alhainen sähkömuunnoshyötysuhde. Ihmiskorva kuulee 15 kHz:n työtaajuuden, mikä heijastaa suurta melua. Myös Sveitsissä, Saksassa ja Japanissa on automaattista taajuudenseurantatekniikkaa käyttäviä koneita. Korkean hinnan vuoksi se ei ole yleinen Kiinassa.
TRANSDUCER-osa koostuu kolmesta osasta: TRANSDUCER; BOOSTER (tunnetaan myös nimellä BOOSTER, BOOSTER); Hitsauspää (tunnetaan myös nimellä HORN tai SONTRODE).
