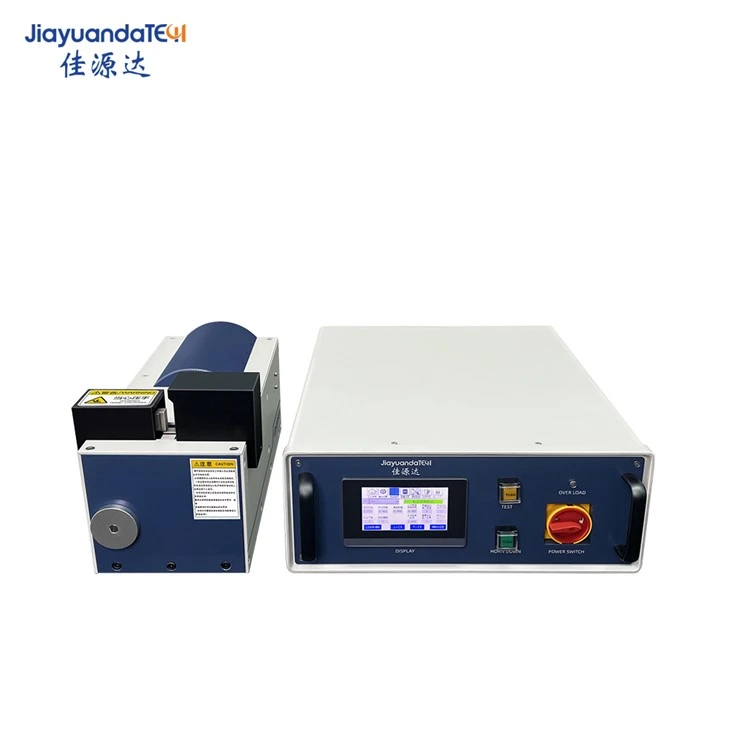

Ultraäänikaapelin juotos

Tämä on uuden tyyppinen servomoottorivetoinen ultraäänikaapelin juotoskone, mukaan lukien runko, työpöytä, jäähdytyselementti, asennusistuin, liukuva komponentit, moottori, ohjauslaatikko, ultraäänigeneraattori, anturi ja sarvi, telineen yläpuolelle on varustettu työpöytä. säätötangolla ja asennusistuin on oikealla puolella .

Lähetä kysely

Tuotekuvaus:

Tämä on uuden tyyppinen servomoottorivetoinen ultraäänikaapelin linjahitsauskone, joka koostuu pääasiassa kehyksestä, työpöydältä, jäähdytyseltään, asennusistuimesta, liukumiskomponentista, moottorista, ohjauslaatikosta, ultraäänigeneraattorista, anturin ja amplitudilaisesta {. sen erityinen rakenne on seuraavaa: Tyytävän asennettujen sivujen asennettuna. Työpöytä ja asennusistuin asennetaan vasemmalle puolelle . Asennusistuimen vasen puoli on varustettu säätötangolla, ja asennusistuimen oikea puoli on varustettu liukukomponentilla . liukukomponentti on kytketty asennusistuimeen säätötangon läpi, ja moottori on asennettu liukulaitteen oikealle puolelle {}}}}}}}} Generaattori on asennettu moottorin alapuolelle . Tämä kone on varustettu servo -ohjaimella, moottorilla ja jäähdyttimellä, joka ratkaisee värähtelyongelman ja muut ongelmat ultraääniollihitsauskoneen käytön aikana, parantaa ultraääni metallihitsauskoneen käsittelyn laatua ja voi myös välttää liiallista lämpötilaa toiminnan aikana .}}}}}}}}}}}}}}}}}}}

Parametrit

Tuotemalli	L40-P800	L20-P2000	L20-P4500
Virtalähde	Yksivaiheinen AC220V/AC110V kytketty 50Hz	Yksivaiheinen AC220V/AC110V kytketty 50Hz	Yksivaiheinen AC220V/AC110V kytketty 50Hz
Ilmansyöttö	Pakattu ilma 0.5-0.8 MPa	Pakattu ilma 0.5-0.8 MPa	Pakattu ilma 0.5-0.8 MPa
Ultraääni huippuvoima (W)	500	1200	2600
Koneen enimmäisvoima (W)	600	1500	2800
Ultraäänitaajuus (KHZ)	40	20	20
Suurin ultraääniaika (t)	0.4s	0.4s	0.4s
Ultraääni (t) säädettävä tarkkuus	0.01s	0.01s	0.01s
Ultraääni muottiyhteyslankakoko	M8*1.25	1/2*20UNF	1/2*20UNF
Tietolähtö	Voi viedä jokaisen hitsaustiedon ulkoisesta USB -asemasta	Voi viedä jokaisen hitsaustiedon ulkoisesta USB -asemasta	Voi viedä jokaisen hitsaustiedon ulkoisesta USB -asemasta
Valamuoti koko (mm)	4×4	4×4 8×4	12×4 8×4
Pohjamuotin koko	20 × 20 nopeaa purkamista ja vaihdettavaa	20 × 20 nopeaa purkamista ja vaihdettavaa	20 × 20 nopeaa purkamista ja vaihdettavaa
Hitsauskerrosten enimmäismäärä	20 kerrosta kuparikalvoa (negatiivinen elektrodi) 20 kerrosta alumiinifoliota (positiivinen elektrodi)	30 kerrosta kuparikalvoa (negatiivinen elektrodi) 30 kerrosta alumiinifoliota (positiivinen elektrodi)	60 kerrosta kuparikalvoa (negatiivinen elektrodi) 60 kerrosta alumiinifoliota (positiivinen elektrodi)

Piirteet

1. hitsaus on luja ja luotettava

2. Hitsauksen jälkeinen vastus on erittäin alhainen tai lähellä nollaa

3. Hitsauspituus on yhtä suuri tai suurempi kuin 5,0 mm (viitearvo)

4. hitsausreunan ja langan eristyskerroksen välinen etäisyys on 2.0-5.0 mm (viitearvo)

5. ei ylijäämistä/sulatuseristyskerrosta

6. ei hitsaushelmaa

7. jalostetulla tuotteella on hyvä johtavuus

Faq

K: Mikä on tulevaisuuden suuntaus ultraäänitekniikan käyttämiseen metallien hitsaamiseen?

V: Ultraäänitekniikkaa on ollut olemassa pitkään . sitä on käytetty muovien, ei-kudottujen kankaiden ja pakkausmateriaalien hitsaamiseen sekä kumin ja ruoan leikkaamiseen, koska 1960. vuonna 2017 alkaen, kevyiden autojen ja uusien energian ajoneuvojen nopea kehitys, Ultrasound on ilmestynyt Ultrasound hitsaus .

Ultraääni ultraääni kaapelilinjan juotoskoneet voivat luotettavasti hitsaamaan kuparia tai alumiini -kaapeleita metallisiin osiin, jotka ovat yleensä pienempiä kuin kämmenet . Tyypilliset hitsaussovellukset sisältävät litiumparistot, kaapelitterminaalit, väyläpalkit, moottorikelat, erilaiset terminaalit ja akun hallintajärjestelmät .}}}}}}}}}}}}}}}}}}}}}}

Tällä hetkellä markkinoilla olevat yritykset ovat kehittäneet omat ainutlaatuiset ultraäänimetallihitsausjärjestelmänsä, mukaan lukien sivuttaisjäristystyyppi ja vääntömomentin värähtelytyyppi . on omat edut, tyypillinen hitsausjakso on muutama millisekuntia 2 sekuntiin .}}}}}}}}}

Ennen hitsausta laita pääte- ja lankavaljaat alempaan muottiin, hitsauspään kärki (Sonotrode-kärki) painaa johtosarjan yläosaa ja hitsauspaine kohdistetaan hitsausalueen . 20 kHz: n korkean taajuuden siniaaltosignaalin lähettämä lähetetään transduktorille (transduktori) ja transducts-hitsausluuvihitsaus. (Sonotrode) . hitsaus vie yleensä vain muutaman millisekuntin .

Auringonkeräilijöiden tuotannossa aurinkoenergian lämmönkäyttöteollisuudessa ultraäänihitsauskoneet ja ultraääni metallihitsaustekniikat ovat etuja ja ovat aina olleet suosittuja autoteollisuudessa

Jos haluat lisätietoja ultraääni kaapelilinjan juotoskoneesta, ota rohkeasti yhteyttä!
